    ZSW型-D数字柱式称重传感器

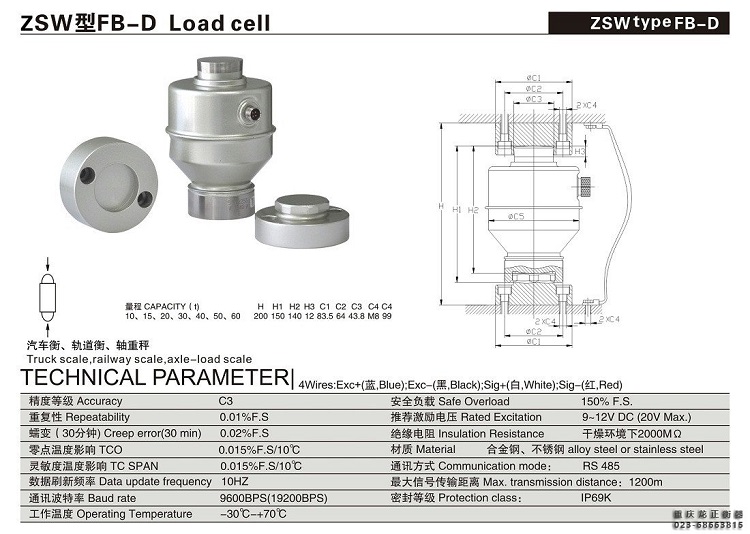

    ZSW型-D数字柱式称重传感器


    一、简介:

    ZSW型-D数字柱式称重传感器有多种量程、多种规格可供选择,详细见以上列表及图片示意,支持柯力公司多种通信协议,例如:量程40t、全不锈钢、取消接线盒、惰性气体保护、免防尘、E型通信协议。该系列产品为数字称重传感器,具有安装方便、结构紧凑、互换性强、称量精度高、稳定可靠等优点,有多种量程、多种规格可供选择。


    二、产品用途与组成:

    本产品主要应用于汽车衡、轨道衡、料罐秤等各种电子称重设备。

    本产品由数字传感器、承载压头、防尘罩(适用于G型)、包装箱等部分组成。


    三、主要技术指标:

    序号    项目 参数


    1 量程 Rated load 20t、30t、40t、50t、60t


    2 精度等级 Accuracy Class OIML R60 C3


    3 蠕变 Creep 0.015%F.S/30min


    4 输出温度影响 Temp.effect on output 0.01%F.S/10℃


    5 零点温度影响Temp.effect on zero 0.012%F.S/10℃


    6 温度补偿范围 Compensated temp.range -10℃~+40℃


    7 使用温度范围 Use temp.range -30℃~+70℃


    8 供电电压 Excitation voltage 7~15V DC


    9 通讯波特率 Communication BPS 9600/19200


    10 通讯方式Communication Mode RS 485


    11 安全过载 Safe load limit 150%


    12 极限过载 Lateral load limit   300%


    13 防护等级 Protection class IP68/IP69K


    14 材质 Construction 合金钢 +不锈钢壳体


    100%不锈钢 100%


    15 接线方式 Wiring Code 激励+(VIN):蓝 Blue   激励-(GND) : 黑 Black


    信号+(485-A):白 White  信号-(485-B):红 Red


    四、工作原理:

    传感器安装在汽车衡等电子称重设备中,当作用力传递到传感器时,传感器内部的电路电阻发生变化,通过惠斯通电桥产生电压信号,电压信号经过A/D转换为数字信号,内置智能模块可对数字信号进行线性调整、补偿标定等,可方便的连接到仪表或计算机终端,进行高精度称重检测。
