一、皮带秤简介：

皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种皮带秤，由秤架，测速传感器，高精度测重传感器，电子皮带秤控制显示仪表等组成能对固体物料进行连续动态计量。

皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流值和累积重量值，并分别显示出来。

二、功能特点：

 ★　结构简单，力传递环节少，安装简捷方便；

 ★　独特的矩形杠杆，刚性好，无形变；

 ★　无磨擦橡胶耳轴支承，防腐蚀，防潮，抗振动；

 ★　抗侧向力、抗水平分力，有效的减少了皮带秤跑偏和落料偏移对系统精度的影响；

 ★　两个称重传感器受偏载影响小，平稳、精度高;

 ★　全浮空技术设计，抗干扰能力强；远距离传输可达30Km；

 ★　17A型称重区域广，四组托辊使皮带对称重的影响最小；

 ★　17B型双托辊，称重区为17A的1/2，适用于给料距离较短的皮带输送机。

三、电子皮带秤主要技术参数：

1、皮带秤精度：± 1%—± 0.125%

2、称量范围：0～8000t/h

3、皮带宽度：500~2400mm

4、皮带速度：0~4m/s

5、远传传输：1000m

6、皮带输送机倾角：0～18°

7、工作条件和安装条件：

8、环境温度：机械：-20℃～+50℃仪表： 0℃～40℃‘；电源电压： 220V（+10﹪、-15﹪） 50Hz±2﹪

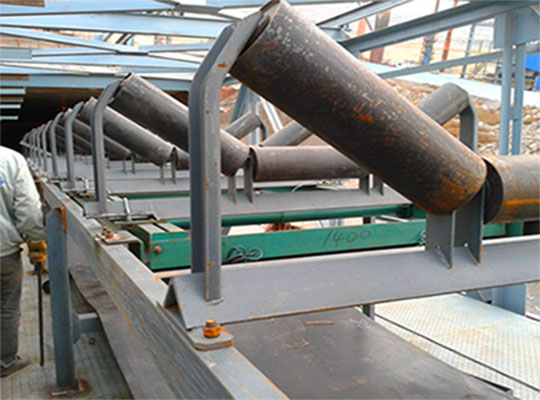

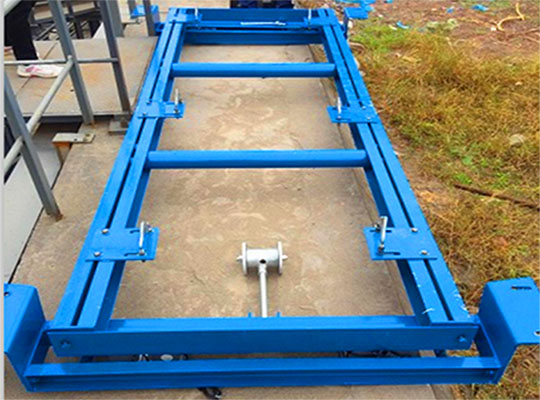

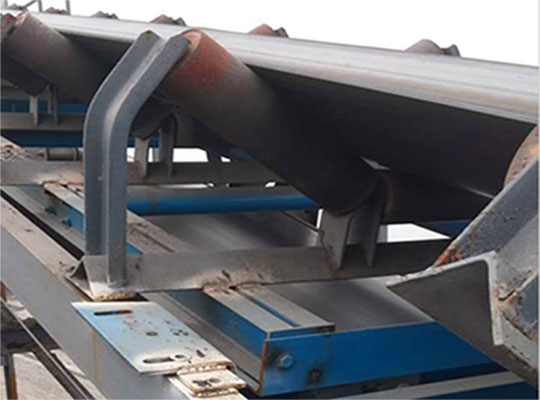

四、实景效果图片：
